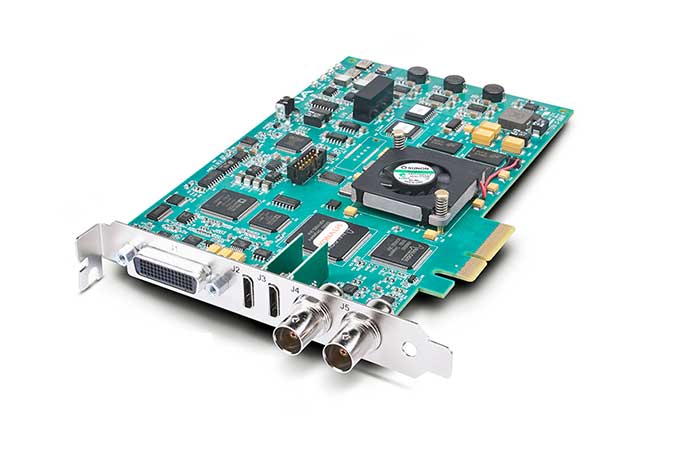

KONA LHi は必要な接続に合わせて、多種多様なフォーマット、フレーム レート、オーディオ/ビデオ ソースを提供します。KONA LHi は、アナログ デバイスと最新の 3G-SDI および HDMI 対応の製品との間のギャップを解消し、手頃な価格の強力で使いやすい製品として、プロフェッショナル品質のビデオ編集、モニタリング、マスタリングを実現します。
| ビデオフォーマット
|
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048 x 1080PsF 23.98, 24
- (HD) 1080i 25, 29.97, 30
- (HD) 1080PsF 23.98, 24
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 625i 25
- (SD) 525i 29.97
|
| ソフトウェア依存フォーマット |
※これらの形式は、特定のソフトウェアの機能に依存し、通常のオーバー ザ ワイヤー形式ではありません。
|
| デジタルビデオ入力 |
- 3G/SD/HD SDI, SMPTE-259/292/296/424, 8-bit または 10-bit
- Single Link 4:2:2 (BNC x 1)
- HDMI v1.3 30 bits/pixel, RGB または YUV, 2.25 Gbps, SD, HD, 1080p-50/60 (mini-HDMI x 1)
|
| アナログビデオ入力 |
- コンポジット/S-Video (Y/C) (BNC x 1/BNC x 2 + アダプター)
- NTSC, NTSCJ, PAL
- コンポーネント (BNC x 3)
- HD：YPbPr, RGB
- SD：YPbPr, RGB (コンポーネント モード)
- SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
- 12-bit D/A, 8 倍オーバーサンプリング
- +/- .2 dB ~ 5.0 MHz Y 周波数応答
- +/- .2 dB ~ 1 MHz C 周波数応答
- .5% 2T パルス応答
- <1% 微分位相 (DP)
- <1% 差動利得 (DG)
- <1 ns Y/C delay inequity (ディレイ不均等)
|
| デジタルビデオ出力
|
- 3G/SD/HD SDI, SMPTE-259/292/296/424
- Single Link 4:2:2 または 4:4:4 (BNC x 1)
- HDMI v1.3 30 bits/pixel, RGB または YUV, 2.25 Gbps, SD, HD, 1080p-50/60 (mini-HDMI x 1)
|
| アナログビデオ出力 |
- コンポジット/S-Video (Y/C) (1 x BNC/2x BNC+アダプター)
- NTSC, NTSCJ, PAL
- コンポーネント (3 x BNC)
- HD：YPbPr, RGB
- SD：YPbPr, RGB (コンポーネント モード)
- SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
- 12-bit D/A, 8 x オーバーサンプリング
- +/- .2 dB to 5.0 MHz Y 周波数応答
- +/- .2 dB to 1 MHz C 周波数応答
- .5% 2T パルス レスポンス
- <1% 微分位相 (DP)
- <1% 差動利得 (DG)
- <1 ns Y/C delay inequity (ディレイ不均等)
|
| デジタルオーディオ入力 |
- 8 チャンネル、24-bit SMPTE-259 SDI エンベデッド オーディオ、48kHz サンプルレート、同期
- 8 チャンネル、24-bit HDMI エンベデッド オーディオ、48kHz サンプルレート、同期
- 2 チャンネル、24-bit AES/EBU オーディオ、48kHz サンプル レート、同期または非同期、内部サンプル レート変換 (ブレイクアウトケーブル による XLR x 1 またはオプションの KLHi-Box 使用)
|
| アナログオーディオ入力 |
2 チャンネル、24-bit D/A アナログ オーディオ、48kHz サンプル レート、バランスド (ブレイクアウトケーブルによる XLR x 2 またはオプションの KLHi-Box 使用)- +24dbu フル スケール デジタル
- +/- 0.2db 20 ~ 20kHz 周波数応答
|
| デジタルオーディオ出力 |
- 8 チャンネル、24-bit SMPTE-259 SDIエンベデッド オーディオ、48kHz サンプルレート、同期
- 8 チャンネル、24-bit HDMI エンベデッド オーディオ、48kHz サンプルレート、同期
- 2 チャンネル、24-bit AES/EBU オーディオ、48kHz サンプル レート、同期または非同期、内部サンプル レート変換 (ブレイクアウト ケーブル による XLR x 1 またはオプションの KLHi-Box 使用)
|
| アナログオーディオ出力 |
- 2 チャンネル、24-bit D/A アナログ オーディオ、48kHz サンプル レート、バランスド (ブレイクアウト ケーブルによる XLR x 2またはオプションの KLHi-Box 使用)
- +24dbu フルスケール デジタル (0dbFS)
- +/- 0.2db 20 - 20kHz 周波数応答
- 2 チャンネル アンバランスド出力 (オプションの KLHi-Box による RCA x 2 ジャック使用)
|
| アップコンバージョン |
- ハードウェア 10-bit
- アナモフィック：フルスクリーン
- ピラーボックス 4:3：両脇に黒帯を付けて、4:3 画像を画面中央に配置します。
- ズーム 14:9：4:3 画像を少し拡大し両脇に黒帯を付けて 14:9 画像にします。
- ズーム レターボックス：画像を全画面になるまで拡大します。
- ズーム ワイド：拡大と水平方向の引き延ばしを組み合わせて 16：9 画面にします。これにより、アスペクト比が若干変わる場合があります
|
| ダウンコンバージョン |
- ハードウェア 10-bit
- アナモフィック：フルスクリーン
- レターボックス：上下の黒帯が画像領域に追加され画像が縮小します。アスペクト比は変わりません。
- クロップ：新しい画面サイズに合わせて、画像が切り取られます
|
| クロスコンバージョン |
- ハードウェア 10-bit
- 1080i から 720p
- 720p から 1080i
- 720p から 1080PsF
|
| SD 間のアスペクト比変換 |
- レターボックス：SD アナモルフィック素材をレターボックス画像に変換します。
- H クロップ：画像に水平引き延ばし効果を適用します。アナモルフィック SD をフルフレームに変換します。
- SD ピラーボックス：両脇に黒枠を付けて画面の中央にアナモルフィック画像を配置した画像を画面中央に生成します。
- V クロップ：SD レターボックス素材をアナモルフィック画像に変換します。
|
| リファレンス入力 |
- アナログカラーブラック （1V） またはコンポジットシンク （2V または 4V）※3値シンク対応
- ルーピング
- オプションの KLHi-Box で 75Ω ターミネート
|
| マシンコントロール |
- RS-422、Sony 9 ピン プロトコル (DB-25 ブレイクアウトケーブルまたはオプションの KLHi-Box を使用)
- 9ピン D コネクタのピン配列 (下表)：
| 1 |
GND |
| 2 |
RX- |
| 3 |
TX+ |
| 4 |
GND |
| 5 |
No Collection |
| 6 |
GND |
| 7 |
RX+ |
| 8 |
TX- |
| 9 |
GND |
| Shell |
GND |
|
| サイズ (W x D x H) |
19.05mm x 209.55mm x 127mm (7.5 インチ x 8.25 インチ x 5.0 インチ) |
